產品中心35不封閉拖鏈系列 - 雙面可打開
35不封閉拖鏈系列 - 雙面可打開拖鏈規格型號介紹：

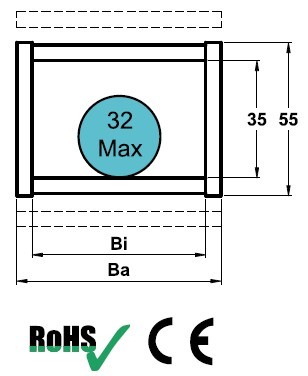

內高 (mm):35
最大允許電纜外徑 (mm): 32
節距 (mm): 56(每米18/節)
最大水平懸空長度: 2.1
最大允許行程:140
最大允許垂直懸掛:50
可彎曲半徑 (mm): 75、100、125、200、250、300
應用場合：可應用于負載較重，長距離，高速運動，環境惡劣等場合。

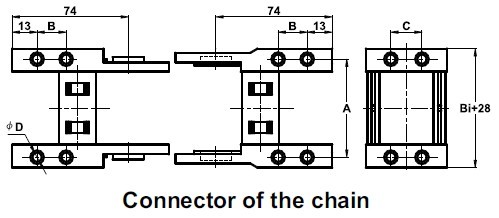

拖鏈型號 | 內寬 | 外寬 | 對應固定接頭型號 | A | B | C | ΦD |
Type | Inner Width | Outer width | Type | (mm) | (mm) | (mm) | (mm) |
Bi(mm) | Ba(mm) | fixed connector | |||||
35.50.R | 50 | 74 | 35.50.12PZ | 65 | 22.5 | 22 | 5.5 |
35.70.R | 75 | 99 | 35.75.12PZ | 90 | 22.5 | 22 | 5.5 |
35.100.R | 100 | 124 | 35.100.12PZ | 115 | 22.5 | 22 | 5.5 |
35.125.R | 125 | 149 | 35.125.12PZ | 140 | 22.5 | 22 | 5.5 |
35.150.R | 150 | 174 | 35.150.12PZ | 165 | 22.5 | 22 | 5.5 |
35.175.R | 175 | 199 | 35.175.12PZ | 190 | 22.5 | 22 | 5.5 |
35.200.R | 200 | 224 | 35.200.12PZ | 215 | 22.5 | 22 | 5.5 |
35.250.R | 250 | 274 | 35.250.12PZ | 265 | 22.5 | 22 | 5.5 |
拖鏈安裝示意圖
35不封閉拖鏈可選附件： 隔片 35.01VS
