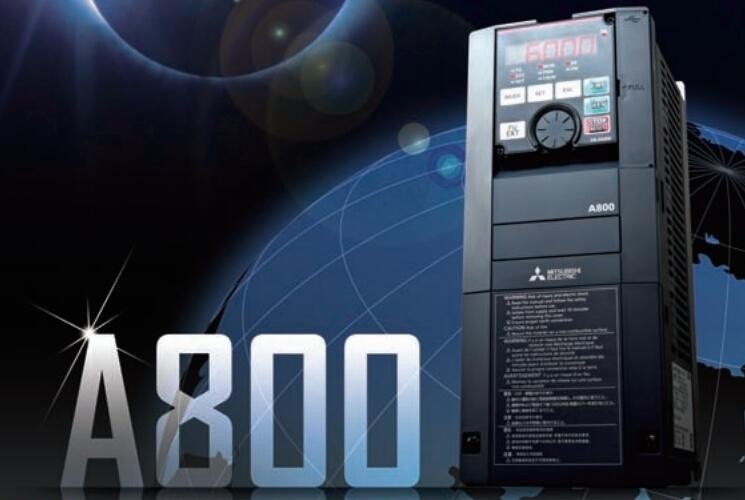

FR-A800系列變頻器

作為三菱電機全新一代First-Class級驅動產品，擁有一流的驅動性能,實時無傳感器矢量控制（矢量控制）時，運行頻率可達400Hz；具有大轉矩啟動能力（在0.3Hz的超低轉速下可實現200%的最大輸出轉矩（0.4-3.7kW））；同時還可驅動永磁同步電機，從而在滿足客戶從機械加工、模具鑄造到搬送等各種設備的應用的同時，還可幫助客戶提高生產力、實現工廠節能。

FR-A800系列變頻器

采用整流逆變獨立設計（315kW及以上），并增強了系統安全功能，加上兼容多種主流網絡通信（CC-Link、SSCNETIII/H、DeviceNet、PROFIBUS-DP及以太網等），使您能夠輕松應對各種系統解決方案，隨時隨地操控全局。

     為應對各類環境應用場合，F(xiàn)R-A800系列變頻器對電路板進行涂層處理，更具有IP55防護等級系列產品，可放心應用于各種惡劣環境。內置EMC濾波器，新開發的驅動和供電技術更大大降低了電磁干擾，讓您安心使用于任何場合。

     三菱電機憑借其廣泛的工程專業知識服務于全球市場，致力于為客戶提供操作簡易、顯示直觀的一流產品。FR-A800系列變頻器可搭載多語言LCD參數單元，增強了顯示和時鐘功能特性，使得顯示更清晰，操作更輕松。

額定值(標準品）

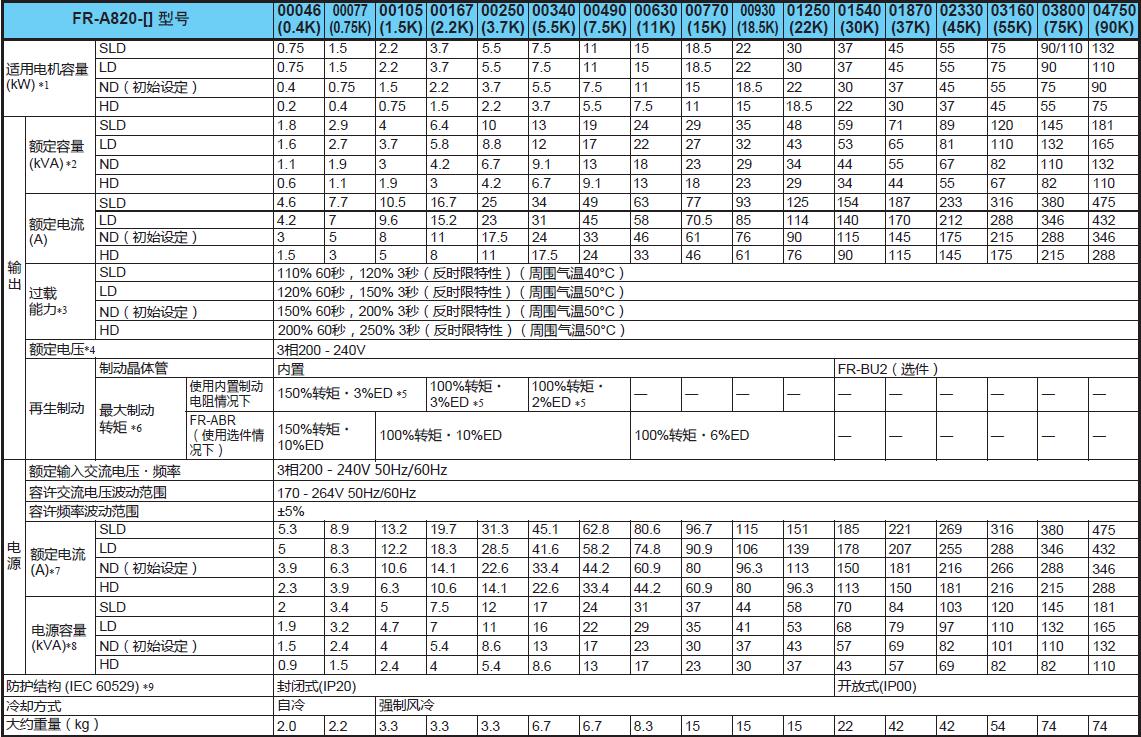

200V 等級

*1 通用電機容量為是使用三菱標準4極電機時的最大適用容量。

*2 額定輸出容量是指輸出電壓為220V狀態下的數值。

*3 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時，必須等待變頻器和電機降到100%負載時的溫度以下。

*4 最大輸出電壓不能大于電源電壓。在設定范圍內可以變更最大輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的 倍左右。

*5 內置制動電阻

*6 ND額定標準值

*7 額定輸入電流為額定輸出電流時的值。額定輸入電流隨電源電抗（包括輸入電抗器和電線）的值而變。

*8 電源容量為額定電流輸出狀態下的數值隨著電源側的阻抗（包括輸入電抗器和電線）的值而變化。

*9 FR-DU08：IP40（除了PU接口部分）

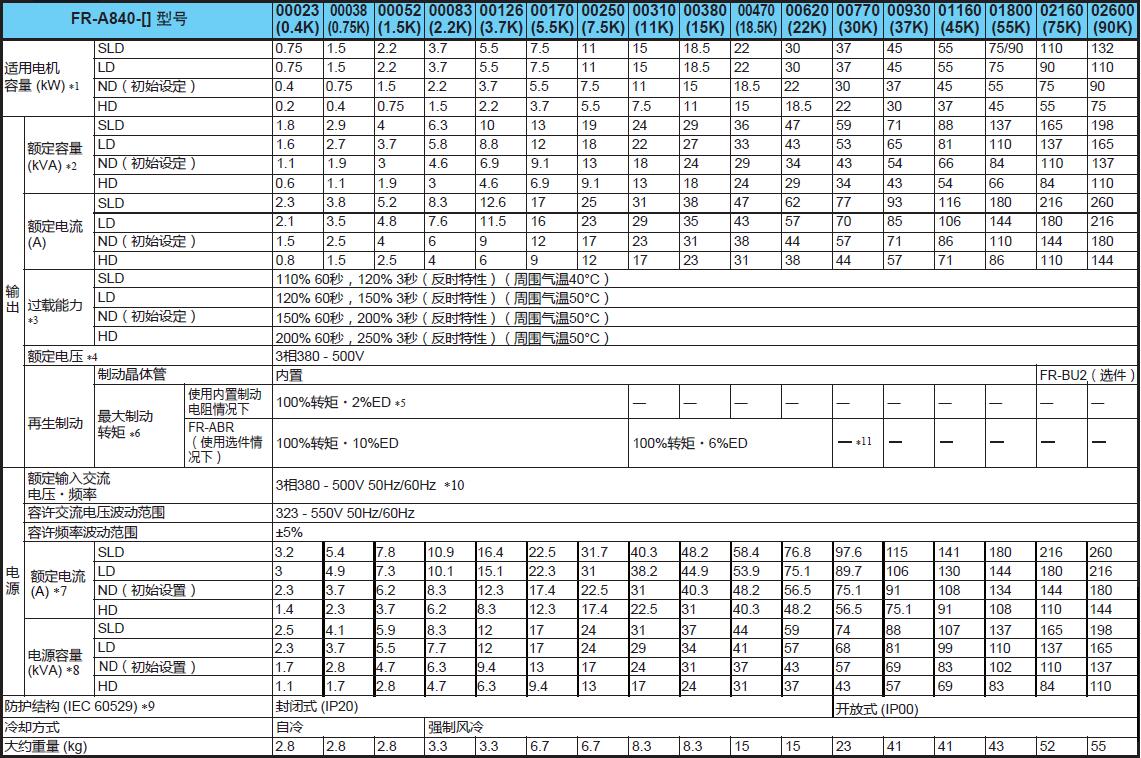

400V 等級

*1 通用電機容量為是使用三菱標準4極電機時的最大適用容量。

*2 額定輸出容量是指輸出電壓為440V狀態下的數值。

*3 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時，必須等待變頻器和電機降到100%負載時的溫度以下。

*4 最大輸出電壓不能大于電源電壓。在設定范圍內可以變更最大輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的 倍左右。

*5 內置制動電阻

*6 ND額定標準值

*7 額定輸入電流為額定輸出電流時的值。額定輸入電流隨電源電抗（包括輸入電抗器和電線）的值而變。

*8 電源容量為額定電流輸出狀態下的數值隨著電源側的阻抗（包括輸入電抗器和電線）的值而變化。

*9 FR-DU08：IP40（除了PU接口部分）

*10 超過480V時，需要設定Pr.977輸入電壓模式選擇。

*11 使用市售的電阻器可以提升變頻器內置制動器的制動能力。

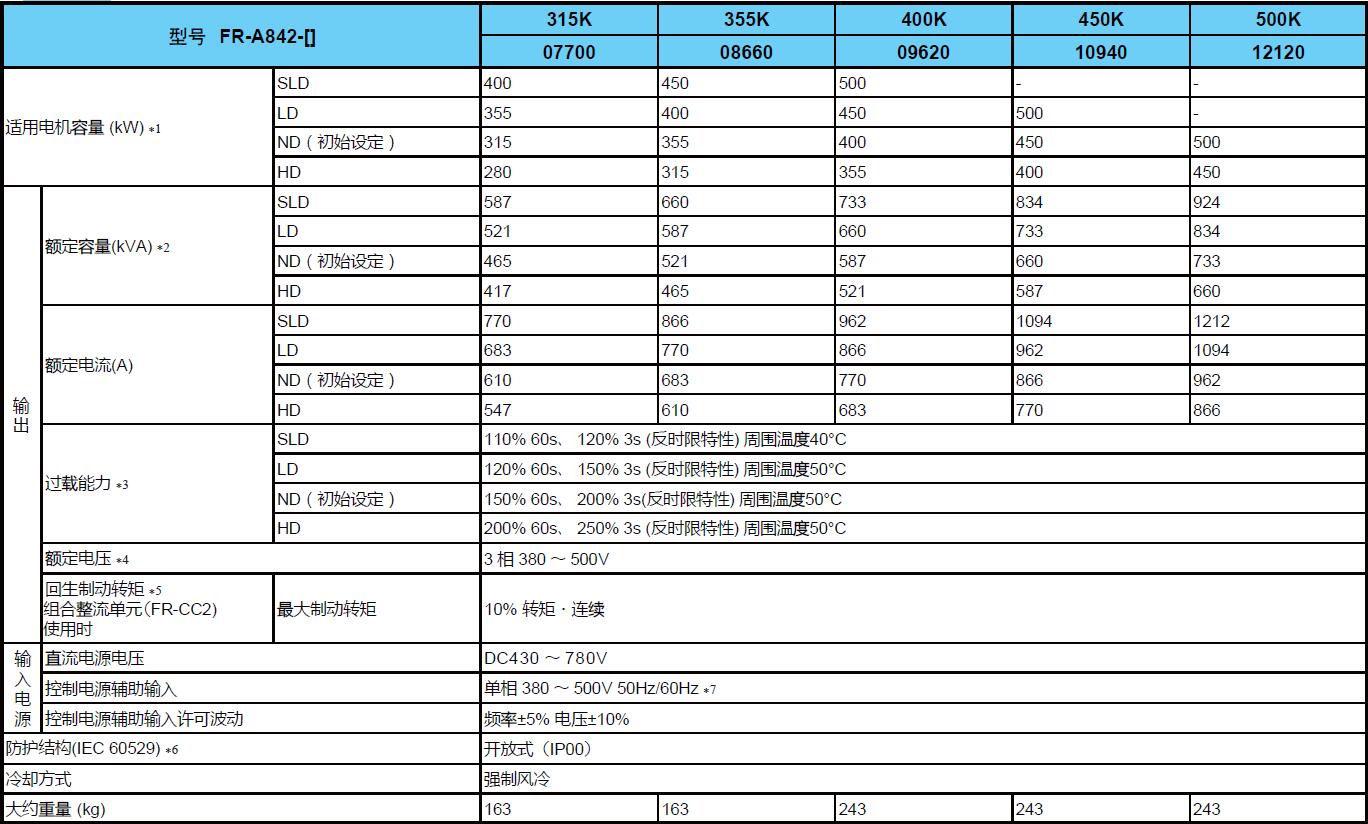

額定 ( 整流部分離式)

400V等級

逆變單元

*1 通用電機容量為是使用三菱標準4極電機時的最大適用容量。

*2 額定輸出容量是指輸出電壓為440V狀態下的數值。

*3 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時，必須等待變頻器和電機降到100%負載時的溫度以下。

*4 最大輸出電壓不能大于電源電壓。在設定范圍內可以變更最大輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的√2倍左右。

*5 ND額定標準值

*6 FR-DU08：IP40（除了PU接口部分）

*7 超過480V時，需要設定Pr.977輸入電壓模式選擇。

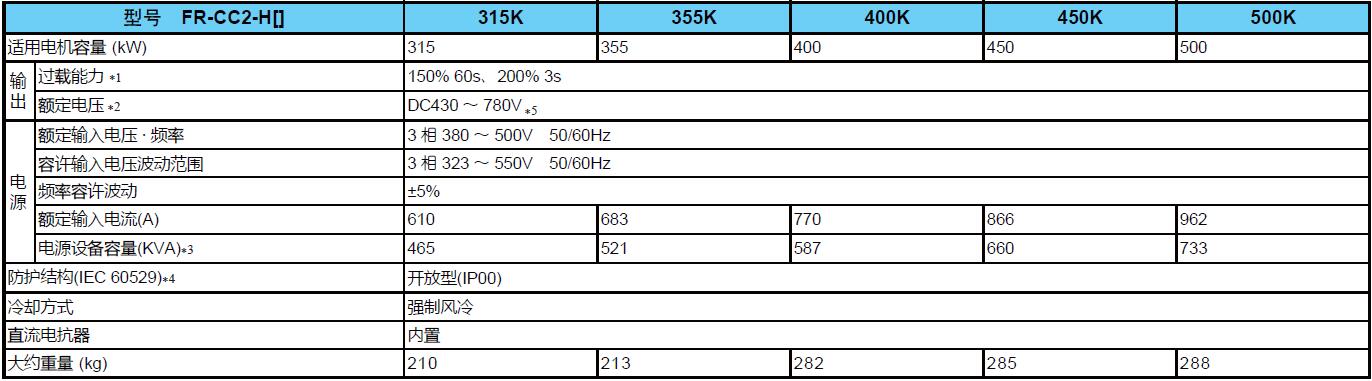

整流單元 (FR-CC2)

*1 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時，必須等待整流及逆變單元降到100%負載時的溫度以下。

*2 整流單元的輸入電壓根據輸入電源電壓及負載狀況而變化。另外，整流單元輸出側電壓峰值為電源電壓的√2倍。

*3 電源容量為額定輸出電流時的值，隨電源側阻抗（包括輸入電抗器和電線)的值而變。

*4FR-DU08：IP40（除了PU接口部分）

*5 容許電壓不平衡率為3%以內。（不平衡率=(最大線間電壓-3線間平均電壓）/3線間平均電壓x100）

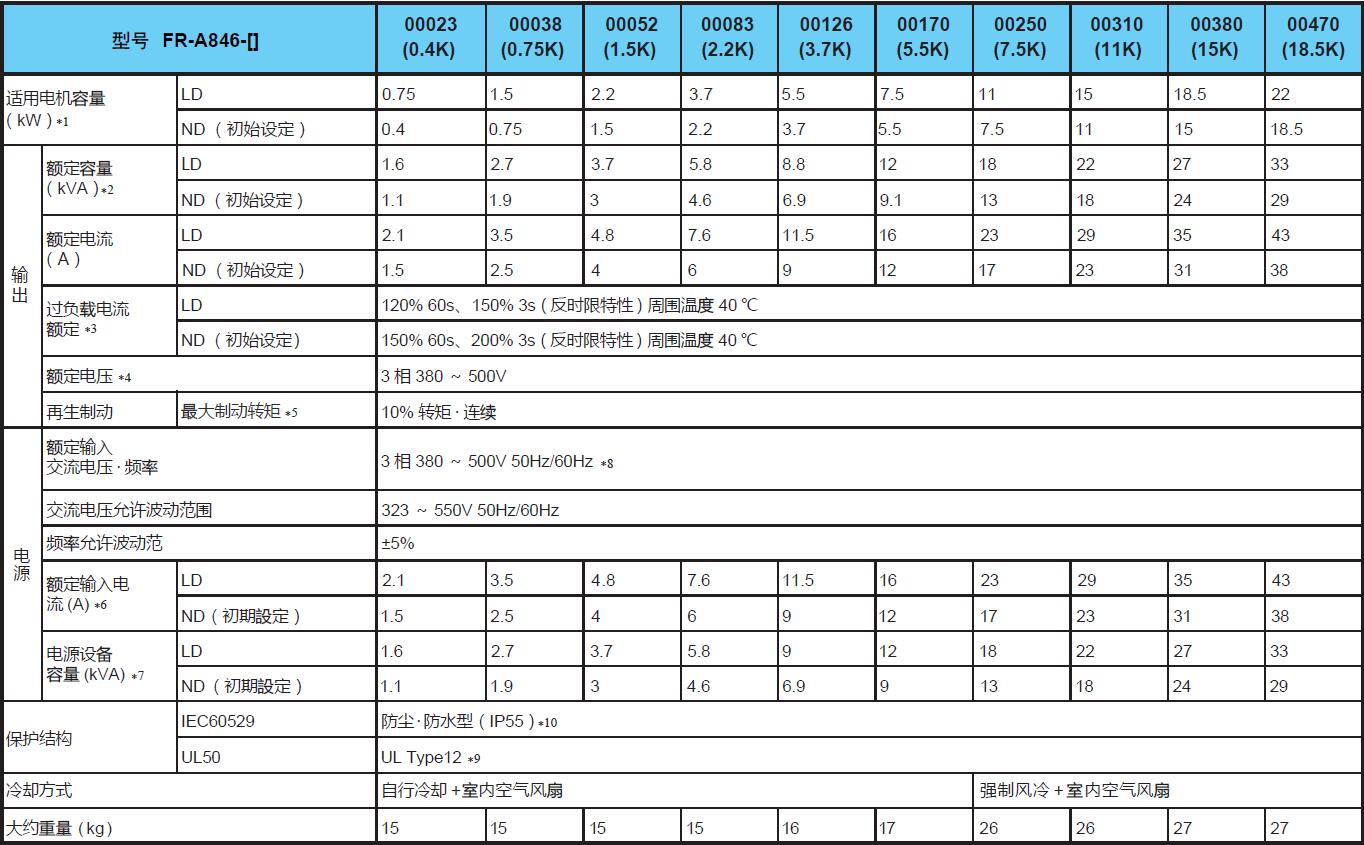

額定 ( IP55防護等級機型 )

400V 等級

*1 表示適用電機容量是使用三菱標準4極電機時的最大適用容量。

*2 額定輸出容量是指輸出電壓為400V等級時顯示440V。

*3 過負載電流額定的%值表示與變頻器的額定輸出電流之比的比率值。反復使用時,必須等待變頻器和電機降到100%負載時的溫度以下。

*4 最大輸出電壓不能大于電源電壓。在設定范圍內可以變更最大輸出電壓。但是變頻器輸出側電壓的峰值為電源電壓的2倍左右。

*5 為ND額定基準的值。

*6 額定輸入電流顯示額定輸出電流時的值。額定輸入電流根據電源阻抗(包括輸入電抗器或電線)的值而變化。

*7 電源容量是額定輸出電流時的值。電源容量隨著電源側的阻抗(包括輸入電抗器和電線)的值而變化。

*8 超過480V時，需要Pr.977輸入電壓模式選擇的設定。（詳細內容請參照FR-A800使用手冊（詳細篇））

*9 UL Type12保護構造-可適用于HVAC（冷暖換氣空調）系統。

*10 要達到IP55，請拆下保護襯套，安裝推薦的電纜夾套。

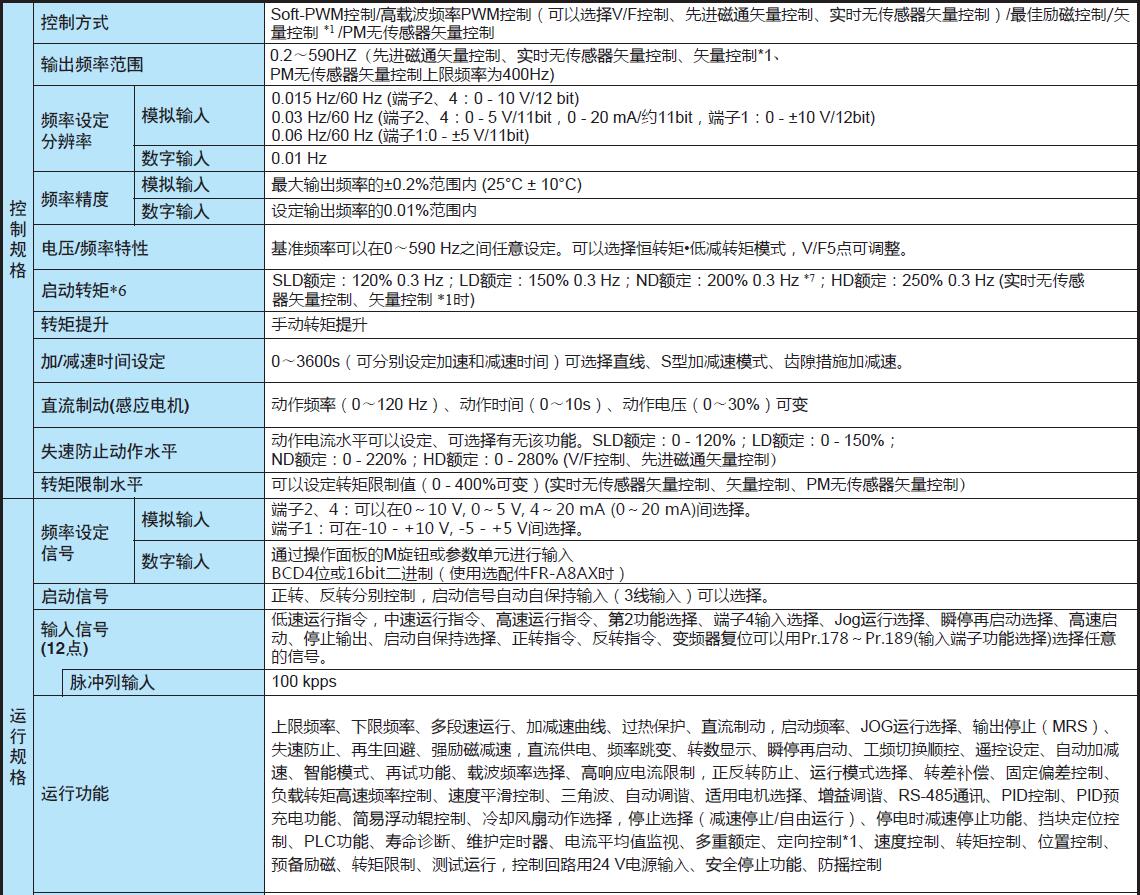

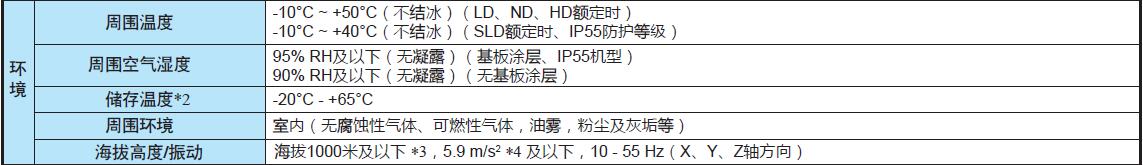

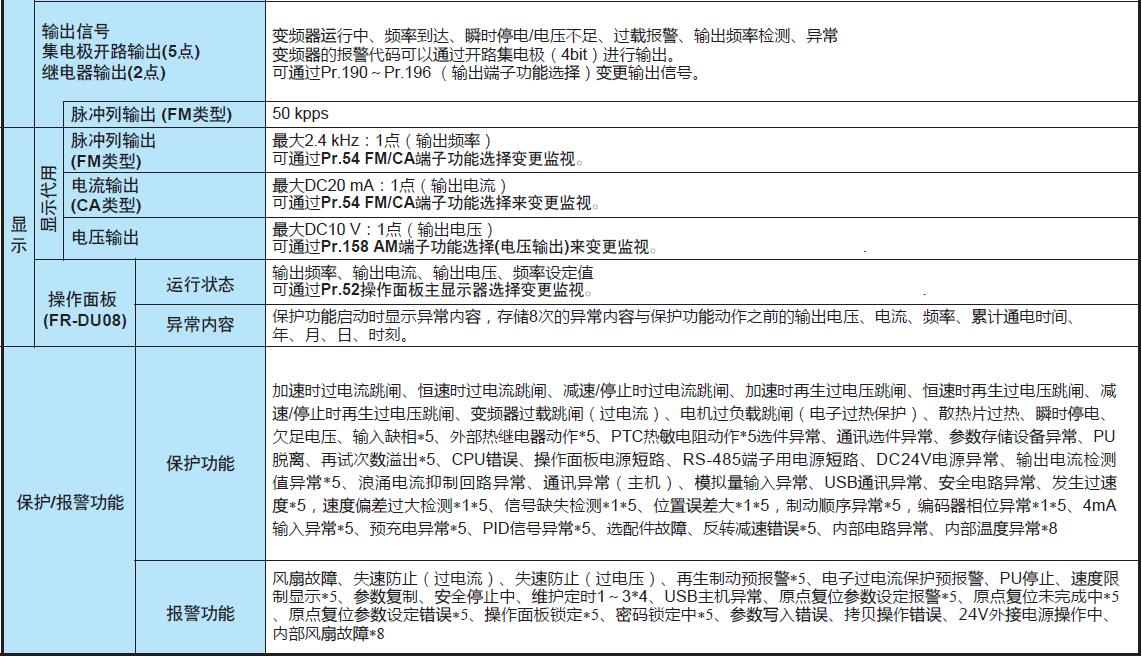

通用規格

*1 僅安裝選件（FR-A8AP）時有效。

*2 在運輸時等短時間內可適用的溫度。

*3 安裝在海拔1000m以上的標高（最高2500m）時，每升高500m，額定電流需要降低3%。

*4 FR-A840-04320(160K)及以上容量為2.9m/s2及以下。

*5 初始狀態下，該保護功能無效。

*6 有關PM無傳感器矢量控制，請參考A800應用篇手冊。

*7 對于FR-A820-00340(5.5K)及以上以及FR-A840-00170(5.5K)及以上，初始值為150%。

*8 僅IP55防護等級機型可用。

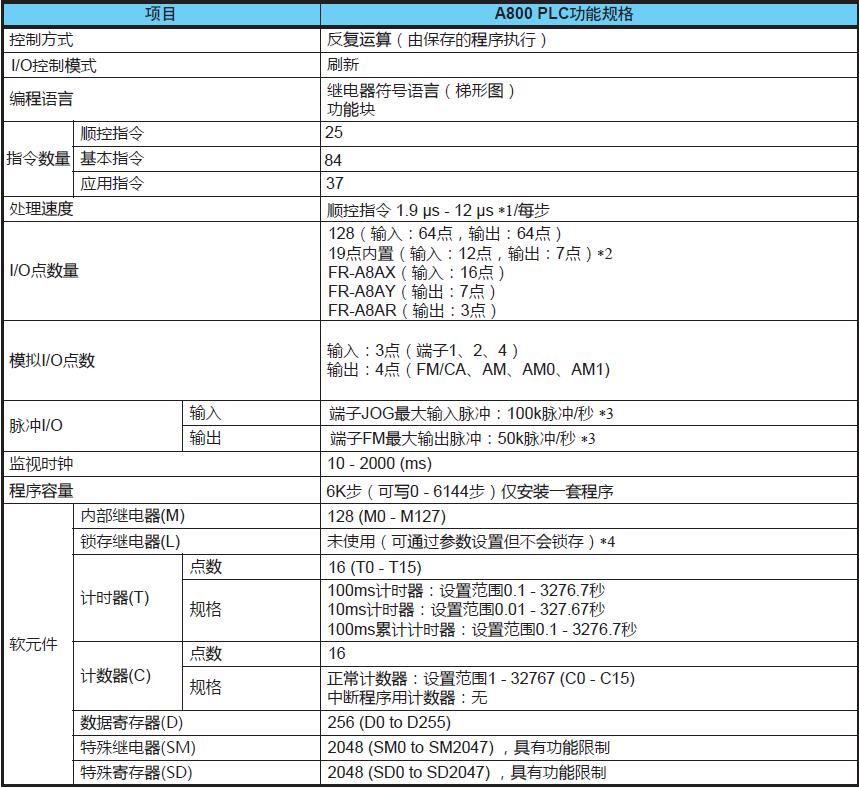

PLC功能規格

*1 由于執行順控程序時也會執行變頻器控制，因此1K程序步時掃描時間約為 40ms。

*2 使用與被指定到變頻器I/O端子相同的信號。

對于順控開始（RUN/STOP），始終需要占用一個點。

*3 必須設置Pr.291脈沖列輸入輸出選擇。

*4 無軟元件斷電鎖存功能。

要在EEPROM中保持軟元件值，請使用Pr.1150-Pr.1199 用戶參數1-50（D206-D255）。

? 無緩沖存儲器
